一、方案概述
電纜溝是用以敷設和更換電力或電訊電纜設施的地下管道，也是被敷設電纜設施的圍護結構。在變電站中，電纜溝是電纜最密集的地方之一。同時，電纜溝大部分處于室外，工作環境較為惡劣，對于消防整治增加了不少難度。我公司綜合考察了電纜溝特性，針對電纜溝場景深度調研，提出了用非儲壓式全氟己酮滅火裝置的電纜溝消防滅火解決方案。結合相關實驗研究，從下面三個方面對方案進行闡述。
探測方面：電纜溝一般分為室外和室內。對探測器來說，室內的環境相對友好，主要干擾是粉塵、蟲蟻、濕氣等。室外主要面臨的干擾是濕熱，尤其是夏天的時候。因此，一般的點型感溫感煙、火焰紅外等探測器不適用于電纜溝場景。在電纜溝中，纜式線型感溫火災探測器十分契合，它是由探測主機和終端盒組成。感溫電纜（感溫元件）沿著被測溫電纜敷設，能夠直觀的探測到溫度變化，可以探測到任一部位的溫度異常。探測主機和終端盒與外界環境無交互，因此對于惡劣的濕熱環境不影響設備工作。相比于感溫光纖，成本造價低，質量可靠。電纜溝之間一般有防火封堵，封堵間距不一。根據現有的封堵情況，將一個封堵區間作為一個防火分區。根據相關規范要求，采用雙路正弦波敷設的方式，由兩個報警信號同時啟動滅火裝置。在更全面的監測電纜同時，使得火警信號更可靠。
滅火方面：電纜溝平時由蓋板遮住，屬于隱蔽工程，這使得對于消防裝置的維護工作變得更困難。因此，一種免維護的無壓存儲的高效滅火裝置更適用于電纜溝。我公司開發的非儲壓式全氟己酮滅火裝置能夠在惡劣的環境中工作，不受外部濕熱、粉塵干擾，再整個生命周期內免維護。區別于傳統的滅火裝置，采用更高效滅火的清潔滅火劑-全氟己酮，能真正做到無損、清潔、高效滅火。裝置規格齊全，從小規格的0.5L到大規格的8L、20L都可選擇，可以根據防火分區不同長度的電纜溝靈活組合使用。根據調查，大容量的非儲壓全氟己酮滅火裝置市場上暫時沒有其他廠家在售。
報警方面：傳統的火災報警系統依靠聲光報警器提醒值守人員，那么在后端的相關運維管理則人員不能第一時間收到火災信號。本方案中增加物聯網模塊，可以在有火情信號時，第一時間短信告知后方運維人員。

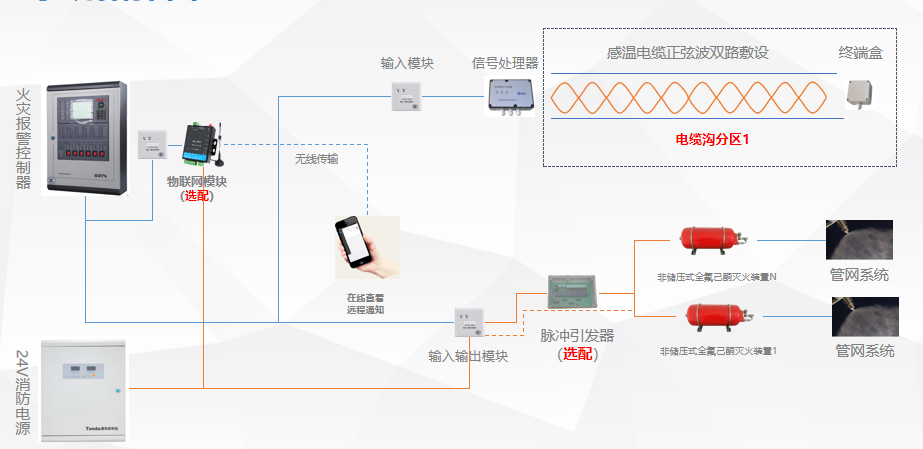

二、系統拓撲圖

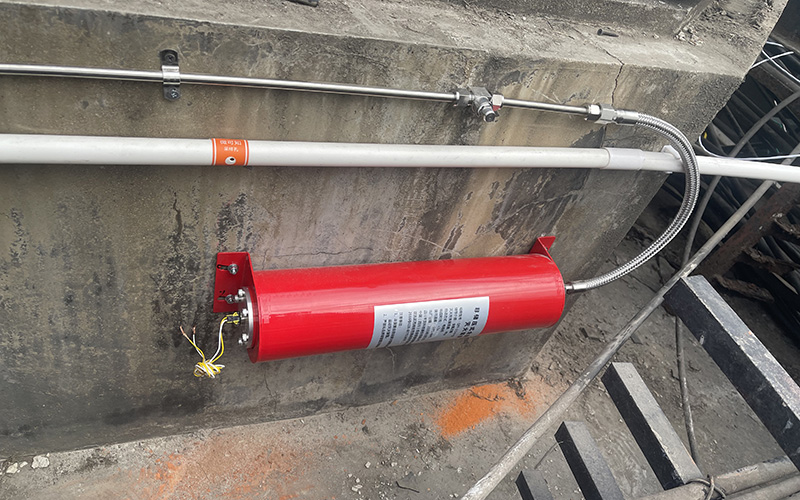

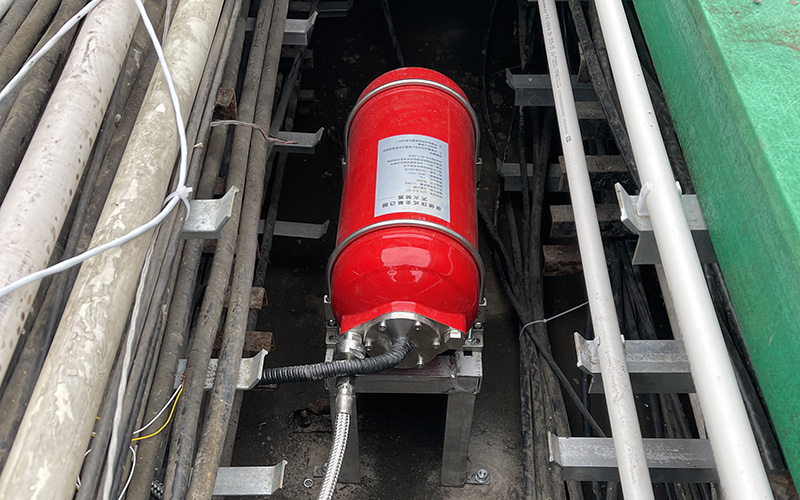

三、安裝示意圖
四、非儲壓式全氟己酮滅火裝置
非儲壓式全氟己酮滅火裝置是由我司針對電力系統、特定空間、特殊場所研發的一款高效、環保的滅火裝置。具有標準化、模塊化、靈活應用、適用性強等優勢特點，可廣泛應用于輸配電設備、鋰電池/儲能裝備、風電新能源、環網柜、電纜豎井、數據機柜機房等消防安全保護。
五、方案優勢
①無源安裝：當選用熱啟動型時，可以無需外接任何電源，自感應溫度啟動。
②無壓存儲：產品無壓存儲，一次安裝，無需維保。
③環保藥劑：全氟己酮滅火介質安全環保，在所有氣體滅火介質對人員的傷害最低，對大氣層污染最低，復合國家雙碳政策。
④絕緣性好：全氟己酮介電強度高達110kv,絕緣性好。
⑤降溫效果強：滅火降溫性能行業同類產品最優，主要機理為遇火源迅速汽化隔絕氧氣窒息滅火，噴射后對原有電子元器件無任何損壞。
⑥物聯網技術：系統配套專用無線模塊，能夠將報警信號/啟動信號通過網絡(luò )透傳給指定人。
⑦系統兼容：系統可以很好的兼容現有報警系統或者根據現場進行消防改造。能夠很好的匹配目前電纜豎井現狀
六、應用案例
